直焊机架安装方式 不锈钢搅拌器

产品简介：

一、直焊机架配置：含减速机、4极电机、无油轴承机械密封、不锈钢机架直焊封头、上下轴及搅拌器套不抛光。

二、摆线针轮减速机机架、立式摆线针轮减速机机架选用原则：
1、机架的选用：是根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在一定范围内可以对机架型号上下浮动。若选用减速机的安装尺寸与机架不符，在一定范围内我公司也可以对机架上法兰进行调整与减速机联接，满足用户要求。
2、无支点机架：机架本身无轴的支承点，搅拌轴是以减速机输出轴的两个支承轴为受力支点，可用于传递小功率，不受或只受较小轴向负荷搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器，特别是以型夹壳联轴器为最佳。
3、单支点机架：具备下列条件之一者，选用单支点机架为最佳，
     （1）搅拌容器设置底轴承作为一个受力支点；
     （2）轴封本体设有轴承（包括刚性衬），作为一个受力支点（受力程度按轴封要求规定）；
     （3）搅拌容器内，轴中设有导向轴承作为一受力支点（即中间轴承）。
     当具备上述条件的搅拌轴在选用单支点机架时，搅拌轴与减速机之间的联轴器须选用型弹性柱销联轴器。
     在实际应用中常用刚性联轴器代替弹性柱销联轴器联接搅拌轴与减速机出轴，取消底轴承或中间轴承等支点。这样使用简化了单支点支架的应条件，但只适宜于搅拌不强烈功率较小，对轴承负荷较小的场合。这时联轴器应选用型刚性联轴器，以利轴向尺寸方面的微量调整，原则上不能用型夹壳联轴器，若采用夹壳联轴器，则必须对支点的轴承结构进行变动，采用带紧定的锥定调心滚子轴承，或者取掉夹壳联轴器中的吊环，使搅拌轴的轴向位置有适当调整的余地。

4、双支点机架：不宜于选用无支点单支点机架时，应选用双支点机架。但选用的双支点机架下支点轴承结构采用带紧定套的锥孔调心滚子轴承便利于安装维修，且搅拌轴与减速机之间的联接必须选用型弹性柱销联轴器。

5、机械密封（端面密封）——是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。
6、机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件。实践证明，在安装机械密封之前对安装机械密封部位的容器法兰端面，搅拌轴轴径精度应进行检验，并精心安装，是避免密封过早失效延长使用寿命的有效途径。

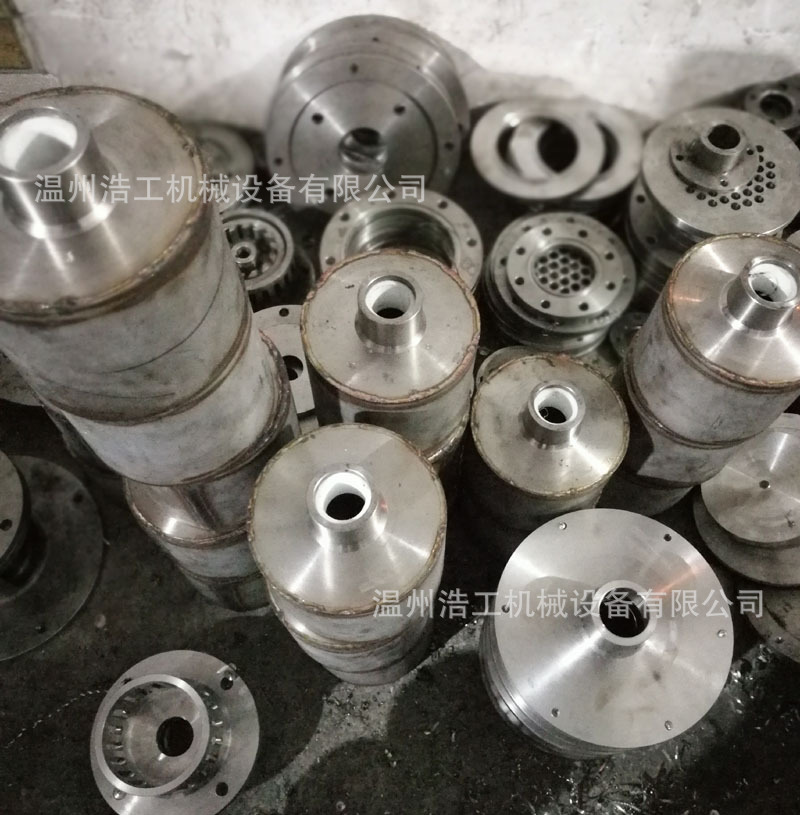

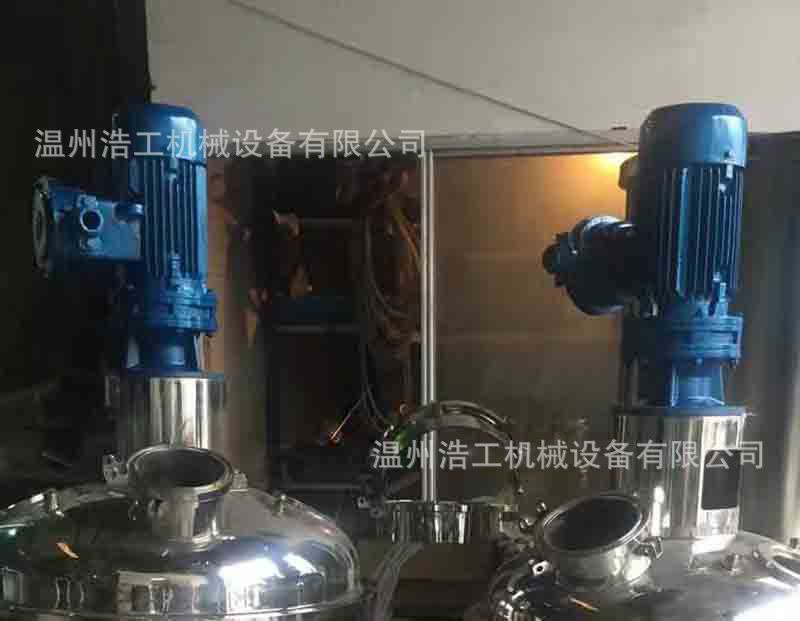

实物图片：

搅拌选型：
